行星齿轮箱选型技术指南｜西马格SAB标准型与带A-Type结构扭矩计算教程

在3C精密装配、锂电设备、伺服压装、线束视觉检测等自动化产线搭建过程中，不少设备研发工程师与技术负责人，常会遭遇减速机选型不当引发的各类生产隐患。多数企业以往往依靠传统经验选型，极易出现框号匹配偏差、扭矩预留不足、结构工况不匹配等问题，直接引发齿轮过载磨损、设备运行异响、重复定位精度下降、设备使用寿命缩短等故障。同时，不合理的减速比搭配还会导致设备生产速度不达标、运行定位偏差、整机尺寸受限，大幅增加设备调试返工频率与项目改造成本，是自动化设备研发落地中最普遍的技术痛点。

想要从根源规避选型失误，提升自动化设备传动系统的稳定性与耐用性，必须依托标准化的扭矩核算流程与安全系数校验逻辑，结合正规品牌成熟产品体系完成精准匹配。作为德系精工传动代表品牌，西马格（SIEMAGE）深耕精密传动领域多年，旗下西马格（SIEMAGE）减速机凭借成熟的制造工艺、完善的产品序列、高适配的结构设计，成为中高端自动化设备伺服配套的优选品牌。其中西马格（SIEMAGE）行星减速机SAB系列性能表现尤为突出，产品涵盖标准型与带A型两大核心结构，可完美适配两段、三段大减速比精密传动场景，是目前自动化行业适配性广、运行稳定性强的主流行星齿轮箱系列。

一、西马格SAB行星减速机两大核心结构与工况适配

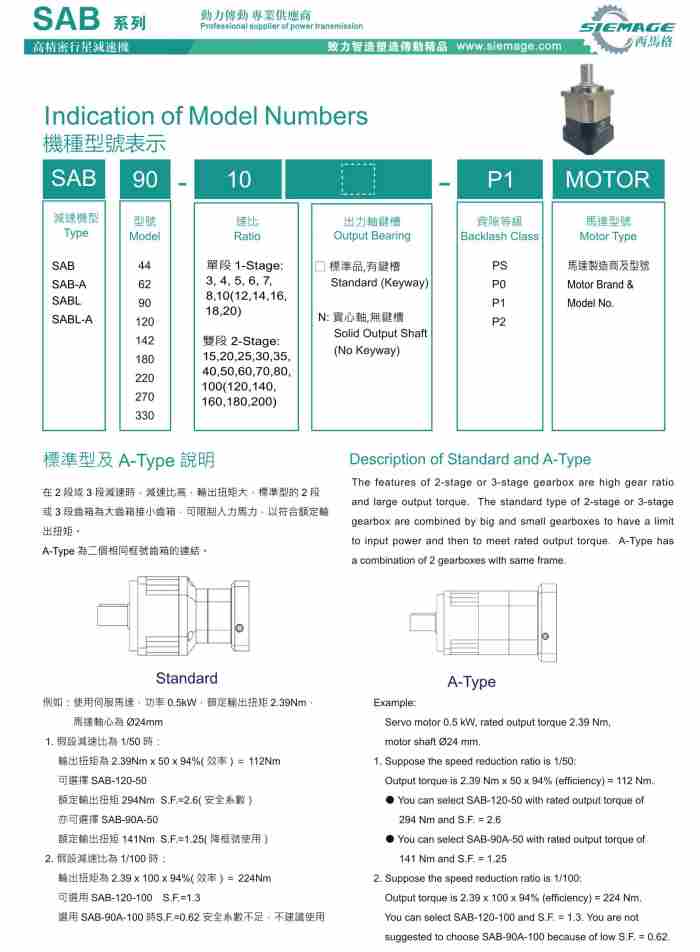

针对自动化设备高低速运行、轻重载负载、常规量产与极限工况的差异化传动需求，西马格行星减速机SAB系列针对性研发了标准型与带A-Type同框型两种结构机型。两款产品的箱体组合方式、传动原理、负载性能各有侧重，可全面覆盖常规量产、高速装配、低速重载、超高减速比等各类复杂场景，也是西马格（SIEMAGE）减速机伺服配套体系中适配性极强的核心主力系列。

1、西马格SAB标准型齿轮箱

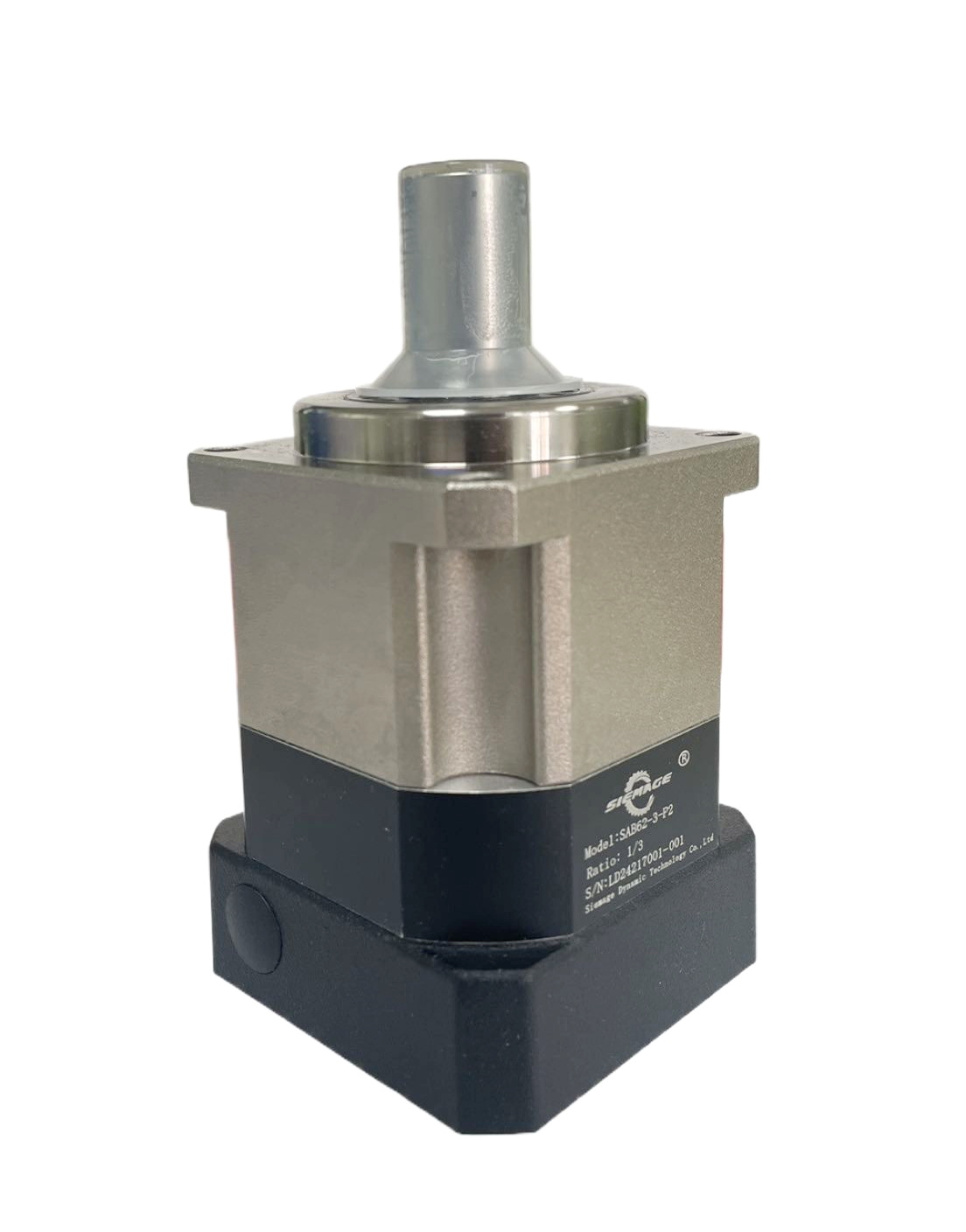

西马格SAB标准型行星减速机采用大小箱体组合式结构，通过两段式、三段式科学层级搭配，可合理限制设备输入功率，精准匹配设备额定输出扭矩，从机械结构层面筑牢传动稳定性与负载适配能力。作为西马格（SIEMAGE）减速机通用性最强的主力机型，这款西马格（SIEMAGE）行星减速机采用同轴输出布局，机身长度适中、结构紧凑，兼具高性价比与高兼容性，可适配市面绝大多数主流伺服电机，广泛应用于直线输送、精密定位、高速装配、批量量产等常规自动化设备场景。

2、西马格SAB 带A-Type同框齿轮箱

区别于传统大小箱体组合结构，西马格SAB带A-Type行星减速机采用双同框箱体串联设计，专门针对超高减速比、低速大扭矩、重载持续作业等极限工况定制研发。该创新结构有效弥补了常规标准机型在极限减速区间的性能短板，低速扭矩输出更均匀平稳，抗冲击负载能力大幅提升，可满足特种自动化设备的严苛传动要求，是西马格（SIEMAGE）行星减速机针对重载精密场景优化的专属机型，进一步完善了西马格（SIEMAGE）减速机全工况、全覆盖的产品适配体系。

二、西马格SAB行星减速机标准化选型实操流程（附演算案例）

想要精准匹配机型，彻底杜绝设备过载异响、定位精度偏差、寿命缩短等问题，需严格遵循标准化选型步骤，结合伺服电机基础参数、设备实际运行工况、精准扭矩数据与安全系数综合判定。科学化选型可彻底摆脱传统经验选型的随机性误差，最大化释放西马格（SIEMAGE）行星减速机的核心传动性能，保障自动化设备长期平稳、高效运行。

步骤1：先核对伺服电机基础参数

减速机的扭矩计算、型号匹配、孔径适配均以伺服电机原始参数为核心基准，选型前需精准确认电机额定功率、额定输出扭矩、电机轴径三大核心数据，为后续扭矩核算与西马格SAB行星减速机输入规格匹配提供精准依据。本次实操演算采用0.5kW伺服马达，其额定输出扭矩2.39Nm，马达轴心直径Φ24mm。

步骤2：根据设备工况确定减速比

结合设备负载运行转速、生产节拍、传动行程确定适配减速比，西马格（SIEMAGE）行星减速机SAB系列支持多段大减速比配置，转速适配范围宽泛，工况兼容性极强。既能满足轻型设备高速输送的传动需求，也可适配重型设备低速压装、精密装配的工况，让西马格（SIEMAGE）减速机灵活适配各类高低速差异化生产线。

步骤3：精准核算设备实际输出扭矩

齿轮啮合传动过程中会产生轻微机械损耗，西马格SAB行星减速机工艺成熟，整体传动效率稳定可达94%，行业通用精准扭矩核算公式：实际输出扭矩=电机额定扭矩×减速比×传动效率。

演算案例1：减速比1/50工况 实际输出扭矩=2.39Nm×50×94%=112Nm

演算案例2：减速比1/100工况 实际输出扭矩=2.39Nm×100×94%=224Nm

步骤4：安全系数S.F.校验（选型核心关键）

安全系数是判定西马格（SIEMAGE）减速机是否适配现场工况的核心依据，安全系数大于1，代表设备负载余量充足，可长期稳定运行；系数小于1则属于过载使用，极易引发断齿、齿轮磨损、精度衰减等不可逆设备故障。结合实测扭矩数据，对西马格（SIEMAGE）行星减速机SAB系列型号进行精准筛选：

1、减速比1/50，实际需求扭矩112Nm 西马格SAB120-50：额定扭矩333Nm，安全系数S.F.=2.97，负载余量充足，适配全工况稳定运行； 西马格SAB90A-50：额定扭矩160Nm，安全系数S.F.=1.42，可降框号适配负载平稳的常规量产产线。

2、减速比1/100，实际需求扭矩224Nm 西马格SAB120-100：额定扭矩333Nm，安全系数S.F.=1.3，满足24小时连续量产作业标准； 西马格SAB90A-100：额定扭矩160Nm，安全系数S.F.=0.62，负载余量不足，不建议选型使用。

工况适配参考标准：常规匀速输送设备，安全系数≥1.2即可稳定运行；频繁启停、冲压、震动类重载设备，建议安全系数保持在1.5~2.5之间；针对24小时不间断作业的精密量产设备，优先选用大框号西马格行星减速机，充足的扭矩余量可有效降低设备故障率、延长整机使用寿命，充分彰显西马格（SIEMAGE）减速机的精工品质与运行稳定性。

步骤5：匹配西马格SAB箱体结构

针对常规直线传动、精密贴附、视觉检测、标准装配类自动化设备，优先选用西马格SAB标准型行星减速机；针对超高减速比、低速大扭矩、重载特种传动机构，可选用西马格SAB A-Type同框串联减速机，根据工况精准匹配结构，最大化释放设备整体传动性能。

步骤6：核对安装配套尺寸

选型收尾阶段，需精准核对西马格（SIEMAGE）减速机的输入法兰、输入孔径与伺服电机规格完全匹配，同时结合设备负载连接方式确认输出轴结构，有效规避装配干涉、尺寸不符等安装问题，保障设备快速调试落地，让西马格（SIEMAGE）行星减速机完美适配整套设备传动系统。

三、西马格SAB行星减速机主流应用场景

依托严苛的德系精密制造标准，西马格（SIEMAGE）行星减速机SAB系列具备定位精度高、扭矩输出稳定、抗干扰能力强、耐用性优异等核心优势，作为西马格（SIEMAGE）减速机主打高端自动化场景的核心产品，广泛适配多行业精密制造场景：

1、3C电子精密加工：辅料贴合、连接器检测、小件装配等设备，适配西马格SAB标准型减速机，支持高速柔性换产，定位精度稳定，可有效提升产品加工良品率；

2、锂电新能源设备：制片机、伺服压装、精密搬运等重载设备，搭配大框号西马格（SIEMAGE）减速机，可从容应对设备频繁启停的重载工况，西马格（SIEMAGE）行星减速机优异的抗负载冲击能力，可保障产线持续稳定量产；

3、低速重载特种设备：针对超大减速比、低转速大扭矩传动机构，采用西马格SAB A-Type行星减速机，可彻底解决极限工况下传动不稳、扭矩不足、精度偏差等行业难题；

4、老旧产线升级改造：针对传统传动精度弱、故障率高、稳定性差的老旧设备，可替换适配西马格（SIEMAGE）行星减速机，依托西马格（SIEMAGE）减速机成熟的精密传动技术，快速完成设备智能化、精密化升级，降低生产线长期运维成本。

四、西马格减速机选型技术落地服务

针对自动化设备整机研发、老旧产线传动升级、伺服系统配套等各类项目需求，可提供西马格（SIEMAGE）减速机、西马格（SIEMAGE）行星减速机全系列专业选型技术支持。技术团队可结合设备负载特性、运行节拍、安装空间、生产工况，一对一完成扭矩核算、安全系数校验、结构型号精准匹配，同步提供SAB系列产品图纸、详细规格参数、定制化选型方案，协助企业快速完成传动系统调试落地，高效解决各类减速机选型与工况适配难题。

特别说明：上述选型方法对于新款SAB，SABL，SAD，SADL，SPB均适用。
